freeCAD(GUI软件)模拟浮体部分指南

简单浮体模拟

本章节操作只说明和上述章节不同之处，具体可以查看上一章节。

1. 新建 new case

2. 创建水槽和水的 fillbox。

   详细参数：
              a. 水槽尺寸：8400mm × 2000mm × 2000mm
              b. 浮体尺寸：radius=500mm, height=300mm
              c. placement=[3000.00mm, 1000.00mm, 500.00mm]

3. 创建消波区域

4. 加入DSPH计算顺序

5. 造波板设置

6. 修改浮体属性：

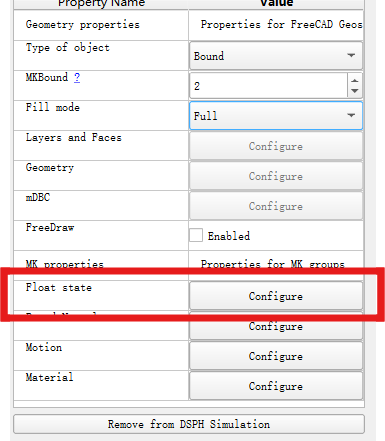

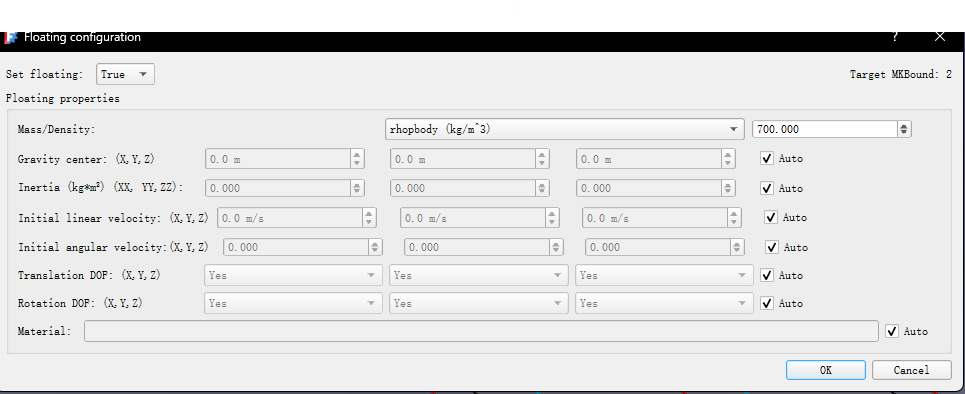

• 定义浮体的属性，设置浮体的密度




• 使用 float state

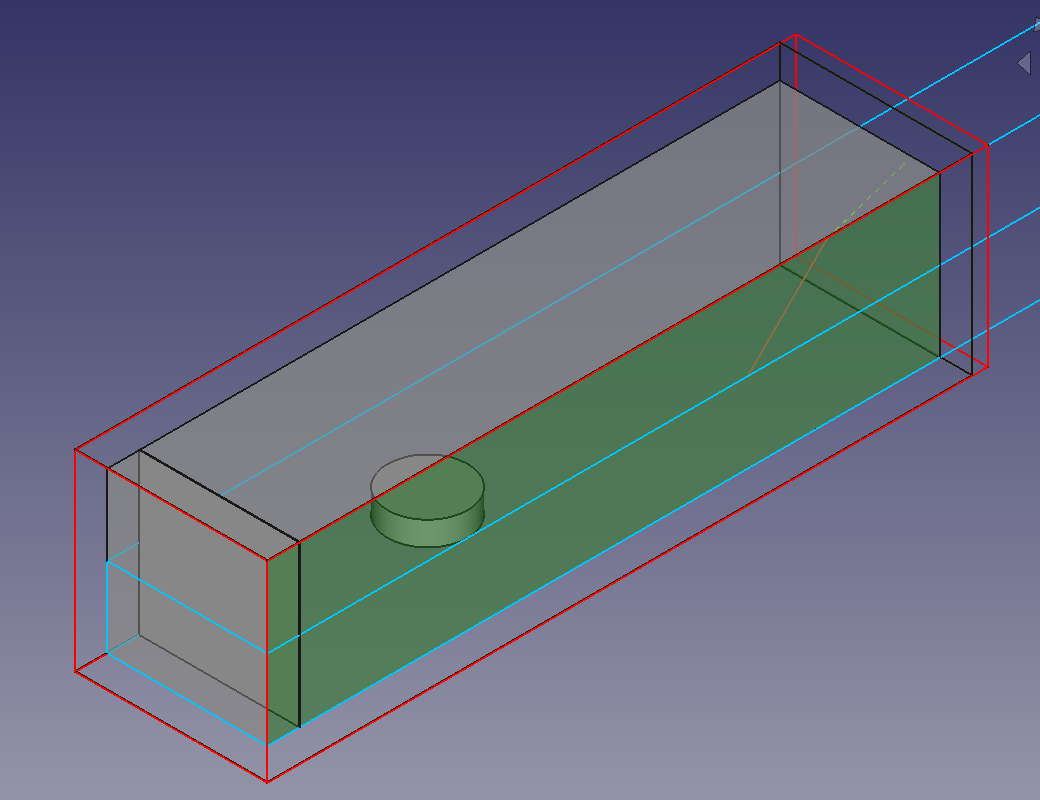

最后生成的模型如下：

其他设置不动即可。

使用chrono运算

1. 模型建立

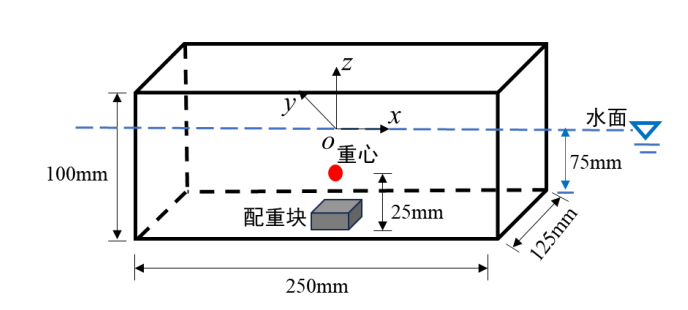

chrono浮体按照真实验进行仿真，由于实验的水槽变小，模型进行的更加复杂。

水槽尺寸：

5000mm × 400mm × 500mm

操作步骤：

• 建立实验室的模型图（建立长方体）

• 使用建立厚度（抽壳）工具：


• 设置抽壳厚度为 3mm，指定上方为开口截面

• 建立长方体盖子并组合（总重：1020g）

• 建立配重块立方体（7×7×1cm，重量 384g）

• 添加水槽底部锚点位置

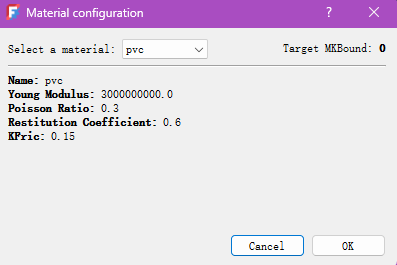

根据上面给的重量输入浮体属性里面，并且添加 material 属性。

2. 计算设置

在 solis-solid interaction 中修改为 chrono。

3. Pre-processing 设置

主要设置 special 里面的 project chrono 选项。

• csv intervals： 荷载数据传递时间间隔

• 选上浮体和配重物和锚点，其中浮体和配重物选择两步运算，将运动数据传递给液面

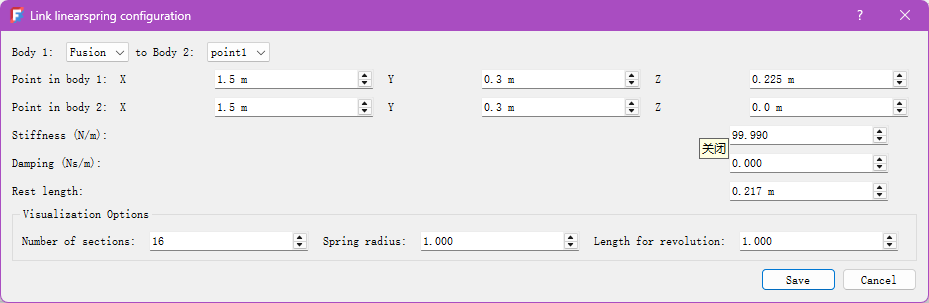

• 配置弹簧链接

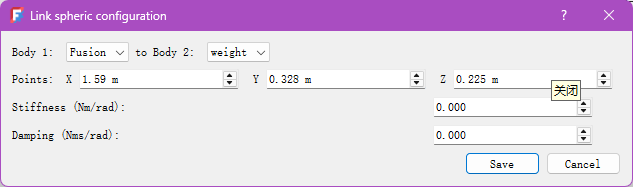

• 将配重物和浮体固定，这里使用的球形支座，直接固定3个角
