在青藏高原等高寒地区，年均气温仅-0.4~0.3°C，极端最低气温可达-31.6°C，昼夜温差超过15°C。如此剧烈的温度波动，对工程材料与生态修复构成了严峻挑战。传统的相变材料只能在单一温度点附近提供局部缓冲，一旦相变完成，温度便迅速下降，难以应对宽温域的温度波动。

近日，陈德老师团队在《Chemical Engineering Journal》发表题为"Microfluidic fabrication of four-zone gradient phase change microcapsules and their continuous thermal buffering mechanism over a wide temperature range"的研究论文，提出了一种基于共晶热力学设计的四区梯度相变微胶囊体系，可在-25~5°C宽温域内实现连续、多级的热缓冲，并成功应用于高寒生态修复场景。

四区梯度设计：从"单点缓冲"到"连续多级缓冲"

研究团队基于共晶热力学原理，筛选并设计了四种相变芯材，精准匹配四个目标温度区：

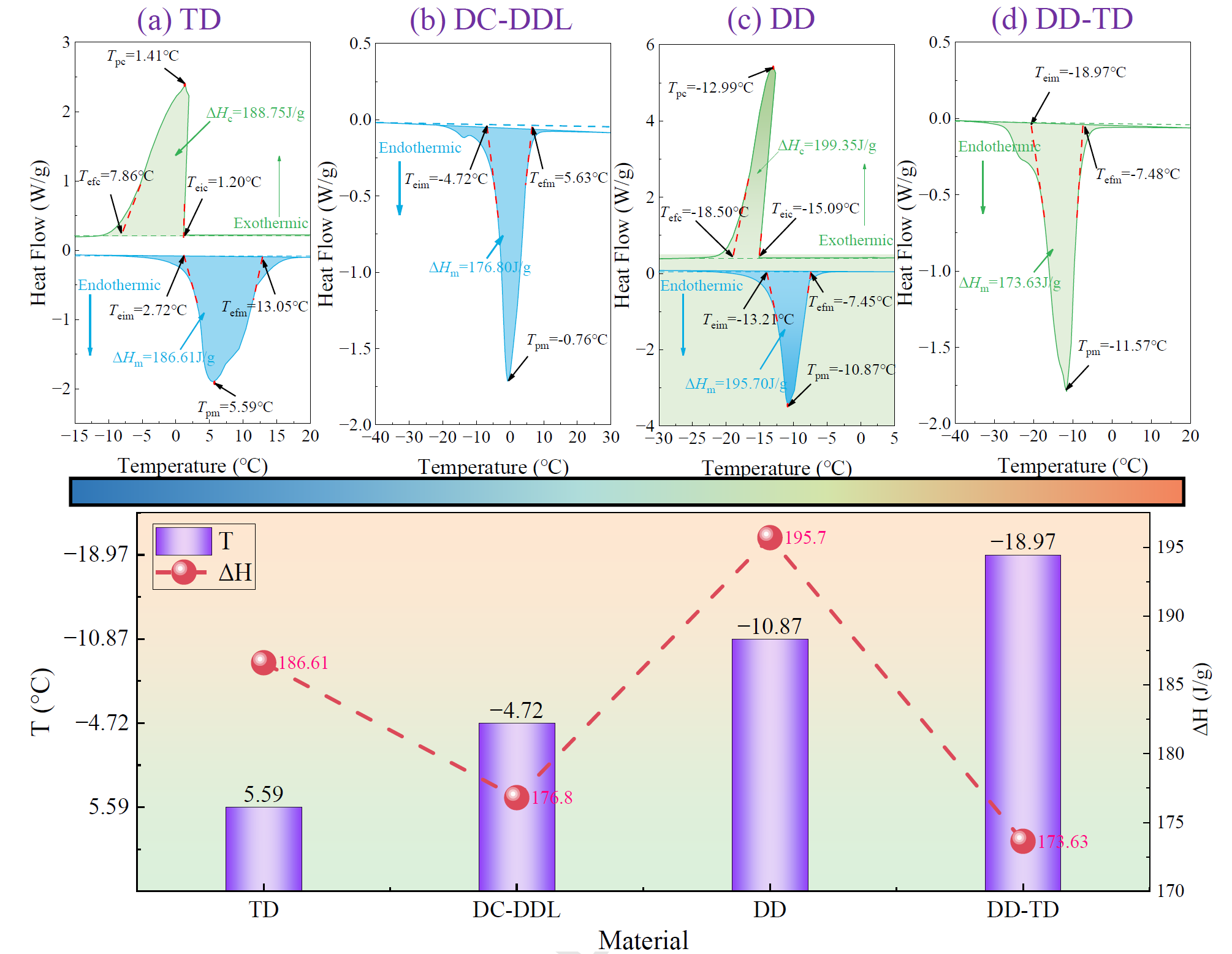

Zone 1（0~5°C）：十四烷（TD），相变温度5.47°C，潜热186.61 J/g；

Zone 2（-5~0°C）：癸醇-十二醇共晶（DC-DDL，83:17），相变温度-3.71°C，潜热176.80 J/g；

Zone 3（-15~-5°C）：十二烷（DD），相变温度-10.34°C，潜热195.70 J/g；

Zone 4（-25~-15°C）：十二烷-十四烷共晶（DD-TD，88:12），相变温度-16.88°C，潜热173.63 J/g。

四种材料的过冷度均低于2°C。在-30°C冷却测试中，四区体系形成了五个连续的温度缓冲平台：5.77°C、0.00°C、-3.35°C、-10.27°C和-17.04°C，与芯材相变温度及孔隙水冻结温度高度吻合（最大偏差仅0.4°C）。在10%掺量下，总缓冲时长达到630分钟，较单组分体系提升51.8%。

微流控精准建模：揭示粒径-性能"边际递减"规律

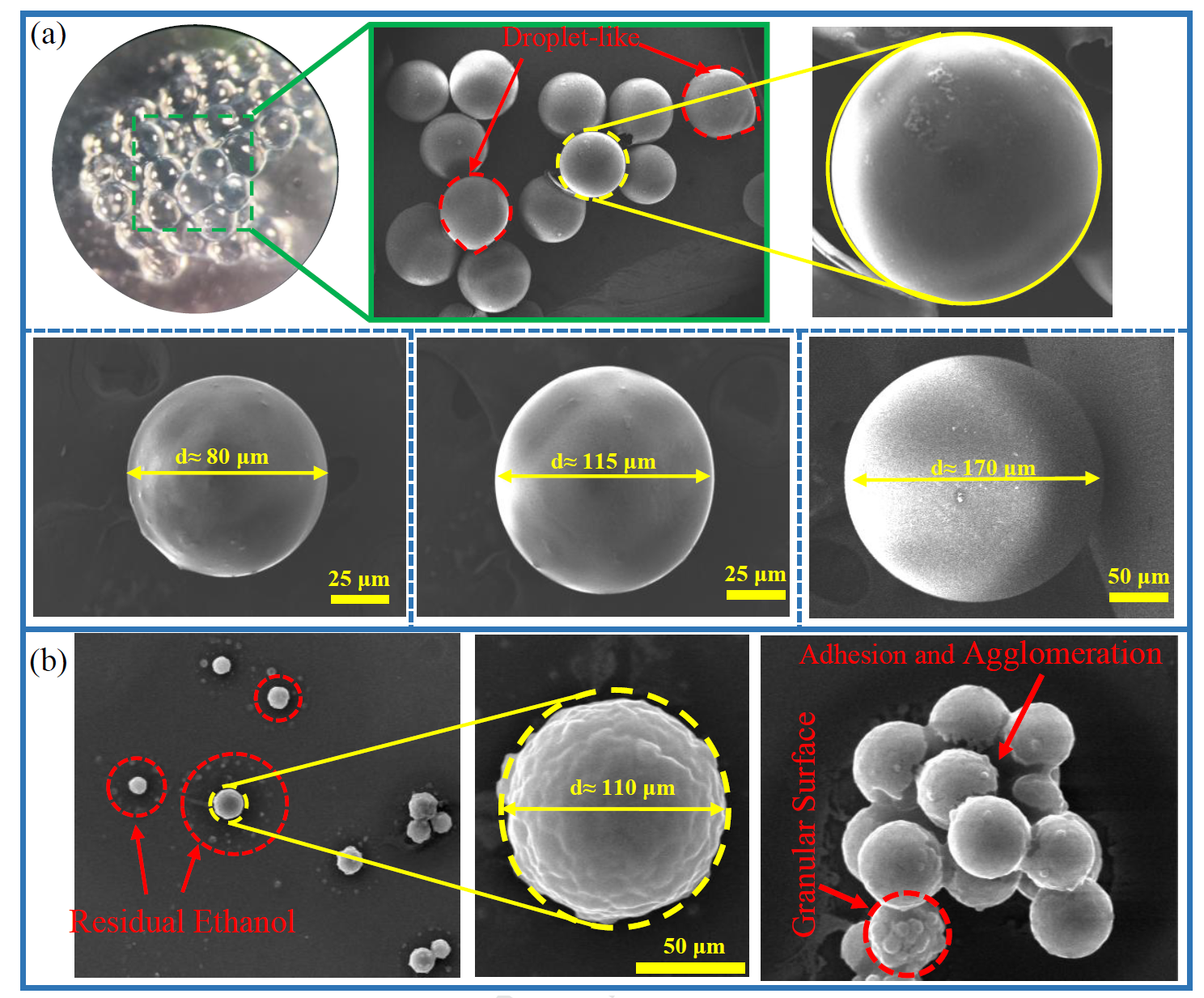

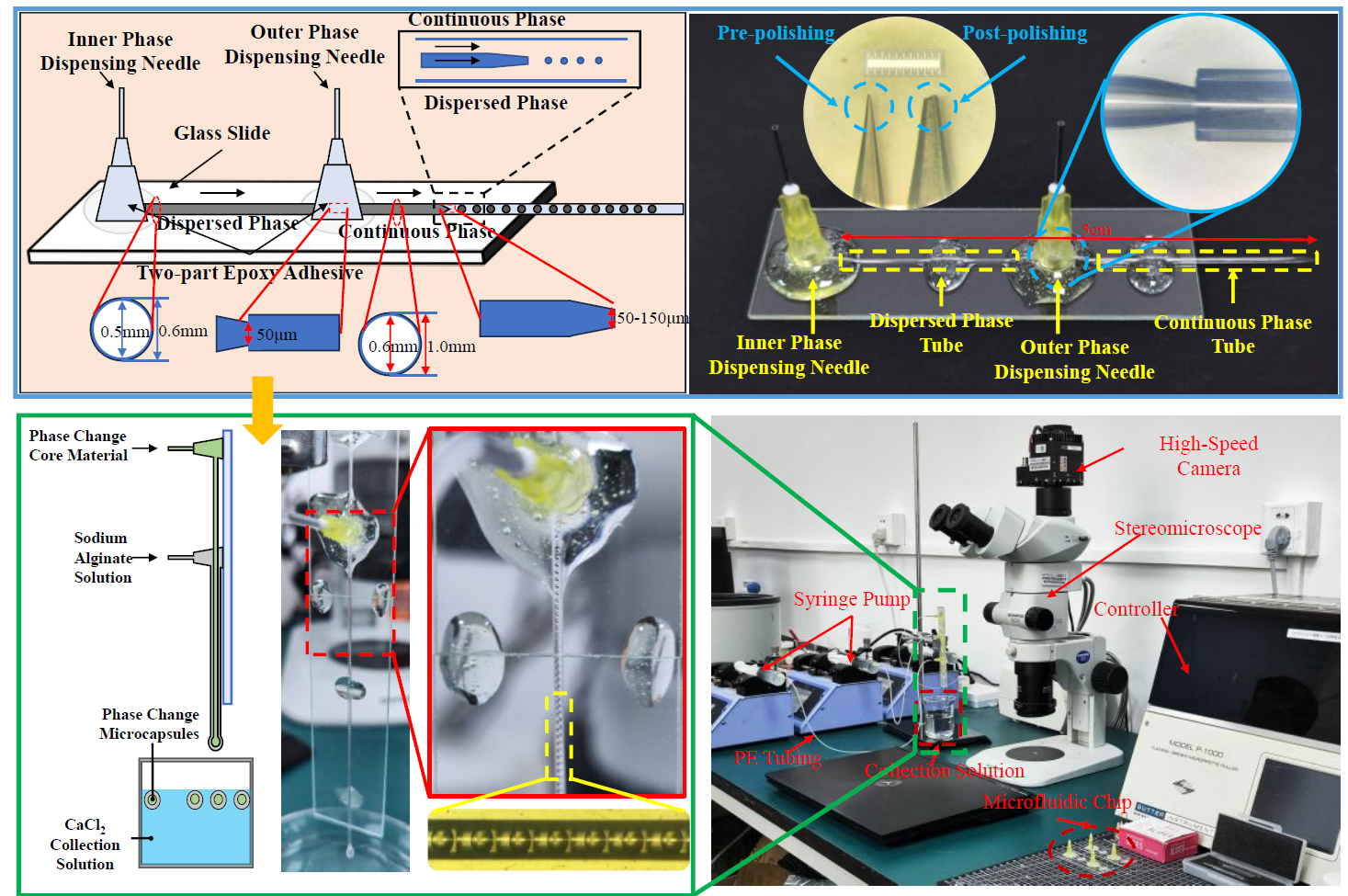

研究团队自主设计三维同轴微流控芯片，通过调节内外相流速比，实现了80~170 μm范围内微胶囊粒径的精准可控（变异系数CV<5%）。系统测试表明，随着粒径增大，热导率、相变焓和包覆率均随之提升，但存在明显的边际递减效应：80~115 μm区间，包覆率每微米提升0.36%；而115~170 μm区间，每微米仅提升0.10%。据此，研究确定115 μm为兼顾储能密度、热响应速度与结构稳定性的最优粒径。

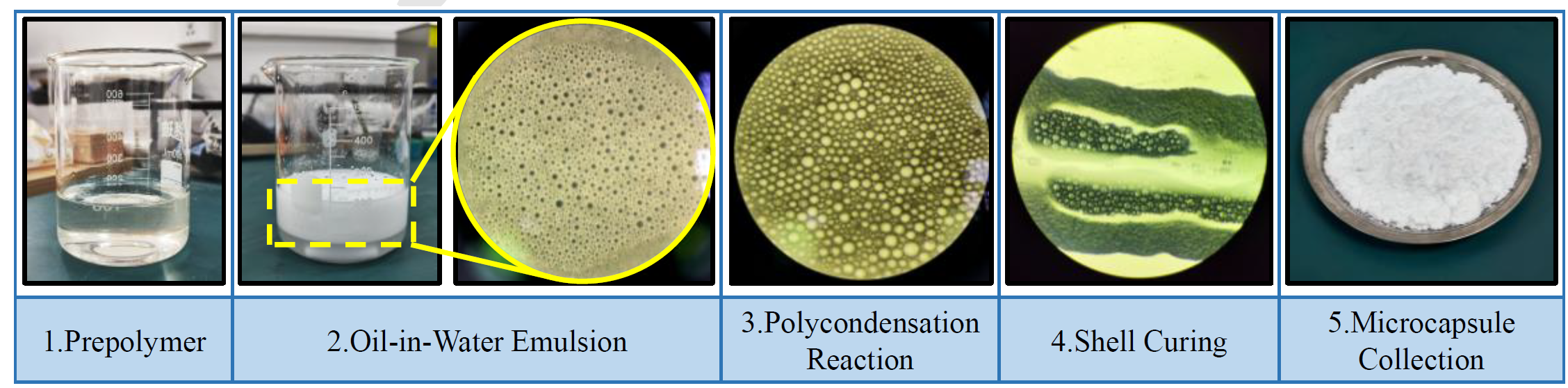

为突破微流控单通道产能瓶颈，团队将最优粒径参数转移至原位聚合工艺，实现公斤级批量制备，四种微胶囊包覆率均超过75%，潜热均大于130 J/g，形成了"微流控建模—原位聚合放大"的互补技术路径。

从热缓冲到生物效应：种子萌发率提升42%

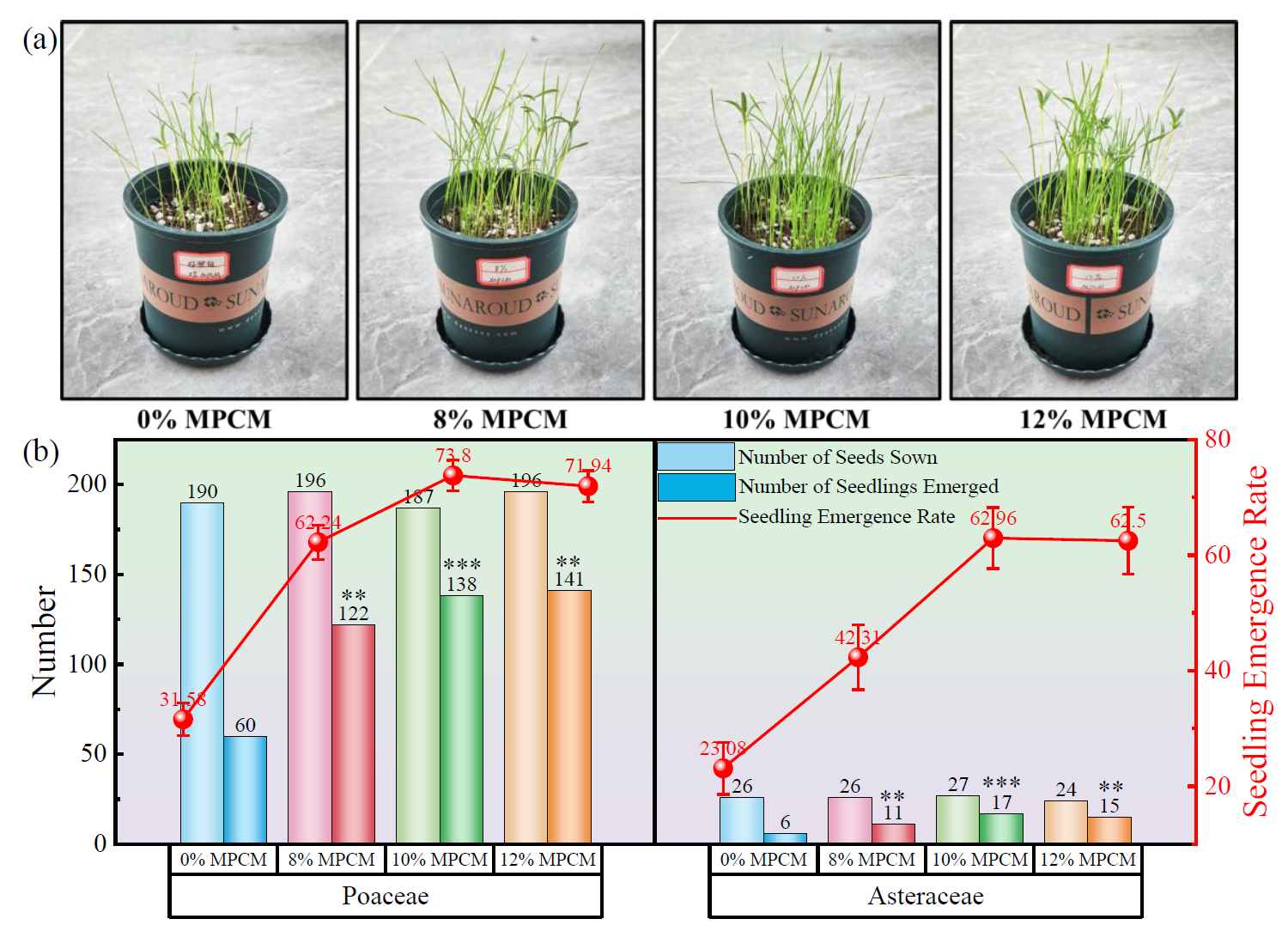

研究以高寒生态修复先锋植物为生物指示物，验证了热缓冲效果的实际工程意义。在-10~20°C交替循环（5次）后，10%掺量体系的禾本科种子萌发率达73.8%，菊科达63.0%，较对照组分别提升42.2和39.9个百分点。萌发率与热缓冲时长随掺量的变化趋势高度一致，均在10%掺量达到峰值，证实了多级热缓冲对种子细胞冻害的缓解作用。

同时，10%掺量下复合材料无侧限抗压强度仅下降4.03%，仍远高于0.40 MPa的工程限值，实现了热缓冲性能与力学性能的良好平衡。

全生命周期评估：碳排放降低93.45%

生命周期评估显示，相变复合材料热管理方案的总碳排放为116.6 tCO₂eq，仅为传统工程方案（1781.4 tCO₂eq）的6.55%，碳减排达93.45%。材料生产阶段是两种方案碳排放的主要来源，但传统方案因水泥用量巨大（2317 t vs 87.14 t），碳排放远超相变复合方案。

研究意义与展望

该研究建立了从微流控精准合成、机制分析到工程验证的完整证据链，为复杂热环境下相变微胶囊材料的理性设计与工程应用提供了可推广的理论基础和设计准则。未来，团队将进一步评估长期冻融循环与干湿循环下的热稳定性，优化壳材的生物降解性与环境友好性，并开展大规模现场试验，验证其长期生态修复效果与经济可行性。

论文信息：

Li, Y., Wang, T., Li, Y., Su, Q., Chen, D. Microfluidic fabrication of four-zone gradient phase change microcapsules and their continuous thermal buffering mechanism over a wide temperature range. Chemical Engineering Journal (2026).

DOI: 10.1016/j.cej.2026.181487
